RECEPTOR Y CONTROL DISCONTINUADO

RF 433.92Mhz

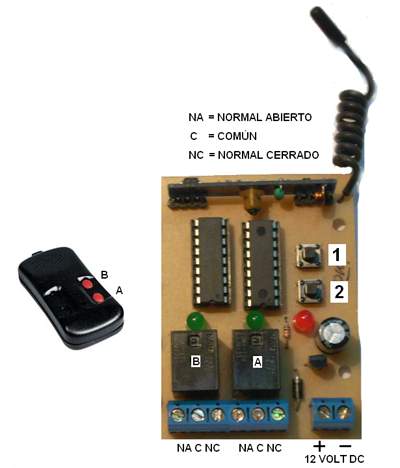

MANUAL DE USO DE RECEPTOR DE DOS CANALES

Grabar un nuevo control

 Mantenga presionado el pulsador “2” del receptor y sin soltar presionar el botón “A” del control remoto.

Si el procedimiento fue realizado correctamente el led se encenderá durante un segundo.

Si la memoria se encuentra llena el led emitirá 3 pulsos cortos

Borrado

Para borrar todos los controles, mantener presionados los  pulsadores 1 y 2 durante 10 segundos. El led se encenderá al iniciar el proceso de borrado y emitirá 3 pulsos largos al finalizar.

Configuración salidas biestable / monoestable

Mantener presionado el pulsador 1 durante 10 segundos. El rele 1 emitirá un pulso, si está configurado como monoestable, o quedará encendido, si estuviera configurado como biestable.

Luego seleccione el rele a configurar usando el pulsador “1”. El rele seleccionado  emitirá un pulso, si está configurado como monoestable, o quedará encendido, si estuviera configurado como biestable.

Usando el pulsador “2” se puede optar por el modo monoestable o el biestable”. El rele seleccionado  emitirá un pulso, si está configurado como monoestable, o quedará encendido, si estuviera configurado como biestable.

Para guardar la configuración, Mantener presionado el pulsador 1 durante 10 segundos. El led rojo permanecerá encendido durante 1 segundo indicando que la configuración se grabó con éxito.

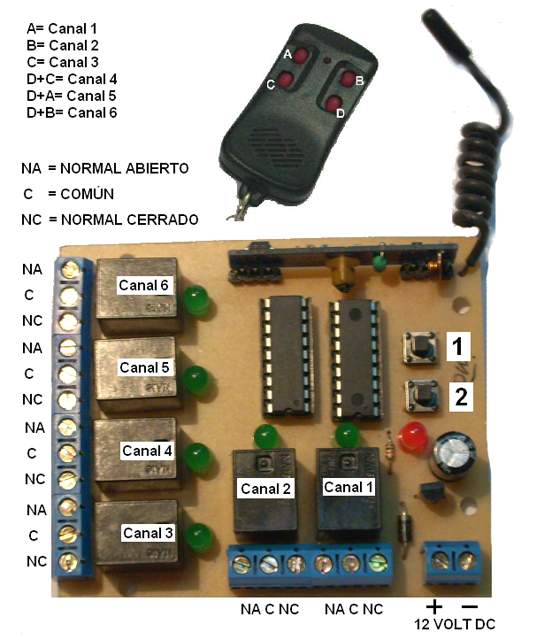

MANUAL DE USO DE RECEPTOR DE SEIS CANALES

Grabar un nuevo control

Mantenga presionado el pulsador “2” del receptor y sin soltar presionar el botón “A” del control remoto.

Si el procedimiento fue realizado correctamente el led se encenderá durante un segundo.

Si la memoria se encuentra llena el led emitirá 3 pulsos cortos

Borrado

Para borrar todos los controles, mantener presionados los  pulsadores 1 y 2 durante 10 segundos. El led se encenderá al iniciar el proceso de borrado y emitirá 3 pulsos largos al finalizar.

Configuración salidas biestable / monoestable

Mantener presionado el pulsador 1 durante 10 segundos. El rele 1 emitirá un pulso, si está configurado como monoestable, o quedará encendido, si estuviera configurado como biestable.

Luego seleccione el rele a configurar usando el pulsador “1”. El rele seleccionado  emitirá un pulso, si está configurado como monoestable, o quedará encendido, si estuviera configurado como biestable.

Usando el pulsador “2” se puede optar por el modo monoestable o el biestable”. El rele seleccionado  emitirá un pulso, si está configurado como monoestable, o quedará encendido, si estuviera configurado como biestable.

Para guardar la configuración, Mantener presionado el pulsador 1 durante 10 segundos. El led rojo permanecerá encendido durante 1 segundo indicando que la configuración se grabó con éxito.

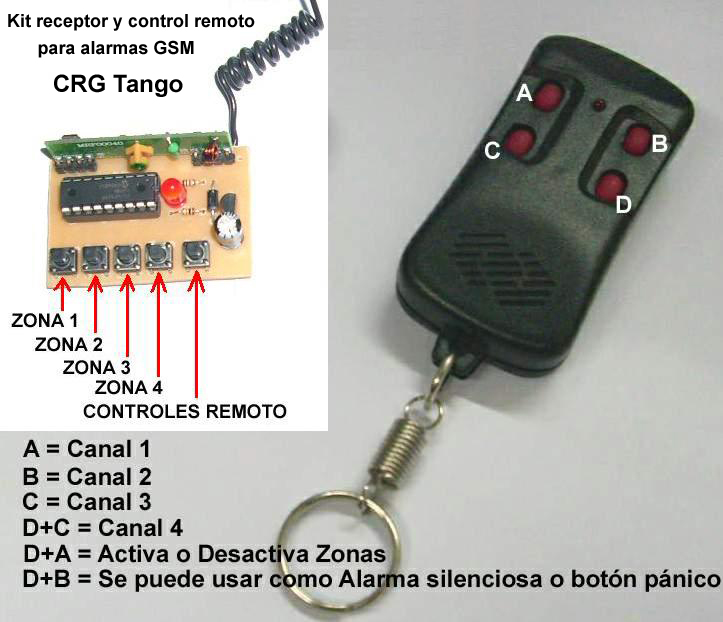

KIT DE CONTROL REMOTO 4 BOTONES 6 CANALES
+ RECEPTOR INALAMBRICO para CRG Tango

A= Canal 1
B= Canal 2
C= Canal 3
D+C= Canal 4
D+A= Activa o Desactiva Zonas
D+B= Se puede usar como Alarma silenciosa o botón de pánico

Grabar un nuevo control remoto
Mantener presionado el botón de control remoto en el receptor y sin soltar pulsar el botón A del control.
Si el procedimiento fue realizado correctamente el led se encenderá durante un segundo.
Si la memoria se encuentra llena el led emitirá 3 pulsos cortos

Grabar un nuevo sensor
Mantener presionado el botón de la zona donde se desea grabar el sensor en el receptor y sin soltar hacer que el sensor transmita. Si el procedimiento fue realizado correctamente el led se encenderá durante un segundo.

Grabar función botón de pánico
Mantener presionado el botón de la zona donde se desea grabar el sensor en el receptor y sin soltar presionar conjuntamente las teclas D y B. Si el procedimiento fue realizado correctamente el led se encenderá durante un segundo.

Borrado
Para borrar todos los sensores asociados a una zona, mantener presionado el botón de la zona deseada durante 10 segundos. El led se encenderá al iniciar el proceso de borrado y emitirá 3 pulsos largos al finalizar.
El procedimiento de borrado para los controles remotos es el mismo, pero debe usarse el botón de control remoto.

ESPECIALMENTE DISEÑADA PARA:
CRG Tango
